產品詳細介紹概述
變壓器繞組直流電阻的測量是變壓器試驗中一個重要的試驗項目。它可以檢查出繞組內部導線的焊接質量，引線與繞線的焊接質量，繞線所用導線的規格是否符合設計要求，分接開關、引線與套管等載流體的接觸是否良好，三相電阻是否平衡等。然而變壓器繞組呈感性，特別是大容量的變壓器電感很大，由傳統的直流電阻測量方法存在測量數據不穩定、測試時間長、操作復雜和安全性不高的缺點。
變壓器直流電阻測試儀主要特點
☆ 采用雙電源恒流源技術，測試速度百倍于電橋。
☆ 內置快速放電電路，動態反映放電狀態，安全可靠。
☆ 系列產品， 測試電流1～60A，適應所有接線方式和容量的變壓器。
變壓器直流電阻測試儀技術參數
☆ 供電電源 電壓：AC220V±10% 頻率：50±0.5Hz
☆ 準 確 度 0.2%±2字(25±2℃) 分 辨 率：1μΩ
☆ 使用環境 溫度：0～40℃ 相對濕度：≤80%
☆其他參數如下表
型 號 恒 流 輸 出 量 程 分辨率 外形尺寸(mm 3) 重量 (kg)
FS- 2A 型 2A, 0.2 A 0.02A 1mΩ～2000Ω 1μΩ 320×210×160 4

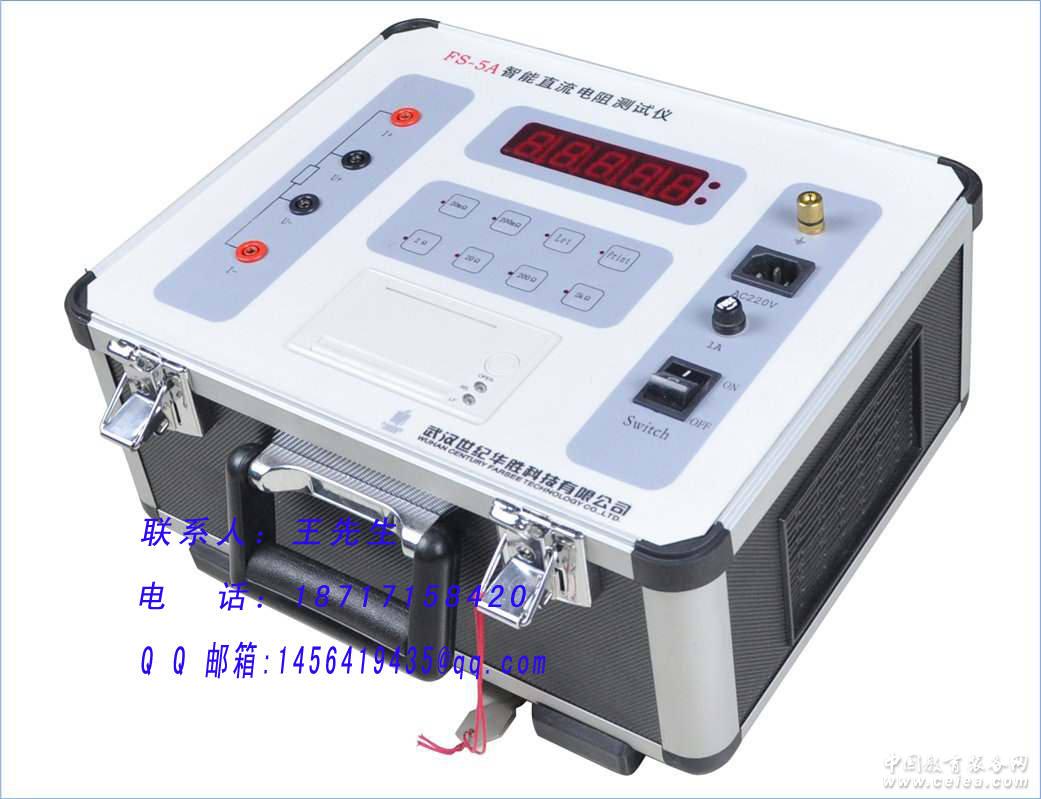

FS- 5A 型 5A , 2A ,1A ,0.2A 1mΩ～2000Ω 1μΩ 350×250×220 5
FS-10A型 10A ,5A,40mA,8mA 1mΩ～2000Ω 1μΩ 400×300×220 8
FS-20A型 20A ,10A ,5A,2A,1A 1mΩ～20Ω 1μΩ 400×300×220 9
FS-40A型 40A ,20A ,10A,5A,1A 0.5mΩ～20 Ω 1μΩ 400×300×220 13
FS-50A型 50A ,25A ,10A,5A,1A 0.4mΩ～20Ω 1μΩ 500×400×300 14
FS-60A型 60A ,30A ,15A,5A,1A 0.3mΩ～20Ω 1μΩ 500×400×300 20
儀器別稱：變壓器直流電阻測試儀、直流電阻測試儀、直流電阻快速測試儀。
產品價格
電議或發詢價函
申明：【FS：華勝字母縮寫】武漢世紀華勝科技有限公司已注冊商標，互聯網上凡涉及到FS系列電氣產品，均出自本公司。引用本公司產品及型號時，請先聯系。盜用及假冒者，我們將追究其法律責任。如需了解變壓器直流電阻測試儀詳細性能參數，實驗原理，技術問答，說明書，請瀏覽武漢世紀華勝科技有限公司官方網站和產品站。
產品瀏覽：FS系列變壓器直流電阻測試儀
|
